規格型號：PTNZ-1500Nm
數據指標：扭矩測量范圍：1%-100%FS
立即免費獲?。簝x器報價方案與儀器PDF資料！
PTNZ-1500Nm系列 微機控制扭轉試驗機主要用于金屬材料及螺栓、工具、制成品、結構件、傳動軸、零部件、緊固件等試樣在室溫下或者特殊環境下的扭轉力學性能的檢測，也可用于非金屬材料及制成品的扭轉破壞等性能試驗。被測試試樣安裝在可調整空間的夾具之間，可適應不同的被測試試樣扭轉力學性能的試驗。
執行標準：GB/T 10128 《金屬材料室溫扭轉試驗方法》，JJG 269《扭轉試驗機檢定規程》等。
應用行業：計量質檢、冶金鋼鐵、機械制造、緊固件、五金工具、汽車零部件、高等院校、科研實驗所等行業。
1、主機：
主機采用臥式鋼板結構，鋼板一次成型保證了整體剛度高。試驗空間可調整，扭矩盤連接傳感器為扭矩采集端，另一端為扭矩加載，通過精密數控伺服電機通過擺線減速機傳動帶動加力盤轉動，對試樣施加扭力，扭矩采集端可沿直線導軌移動，用于調整試驗空間，夾持試樣。如有需要可加裝環境試驗箱。
2、傳動系統：
通過精密數控電機經過行星式擺線減速機傳動帶動加力盤轉動，對試樣均勻施加扭矩，保證試驗過程的寬范圍速度連續調節和均勻加載；
3、扭矩及扭角的檢測：
采用高精度扭矩傳感器，可正反兩方向采集扭力；扭轉角的采集輸出是通過直接連接到試樣區域，避免了有些廠家采用電機角度編碼器采集所帶來的誤差，保證顯示角度的真實有效。通過計算機數據采集處理系統，將采集到的傳感器信號處理后在計算機屏幕上實時顯示。
4、測量控制系統：
整個試驗過程采用基于Windows平臺、使用以圖形為界面的視窗式操作軟件，軟件同步顯示被測試試件的扭矩-時間、扭角-時間、扭矩-扭角、扭矩-轉角等曲線；實時顯示扭轉角度、扭矩值、扭矩峰值等參數。 試驗結果可形成word、cxcel報表格式，方便儲存、打印、分析試驗結果。
5、試驗過程：
選取合適試樣，根據試樣長度調整適當?shù)脑囼灴臻g，把試樣放置到工作臺上，一端裝入帶有相應夾塊的夾具體內，緩慢推動移動座將試樣緩慢送入另一端的夾具體，用內六扳手扭緊帶有夾塊的夾具體，確認試樣安裝完畢；最后通過扭轉力學測控軟件進行相應的力學試驗。
6、保護措施：
整機有過電流、過電壓保護；
控制軟件有過載保護（超過量程）、破斷停機。
三、
●可選傳感器最大量程（Nm）：1500
●扭矩測量范圍：1%-100%FS
●扭矩最小讀數值（Nm）： 0.01
●試驗扭矩分辨率 1/±300000
●扭矩示值相對誤差：≤±1.0% （正轉和反轉兩個方向）
●扭矩重復性相對誤差：≤1.0%（正轉和反轉兩個方向）
●轉角測量范圍 0-10000°
●轉角示值相對誤差：≤±1% （正轉和反轉兩個方向）
●扭角(小角度測量)顯示最小分辨率：0.01°
●轉角最小讀數值：0.01°
●試驗轉速：0.05-720°/min （2r/min）
●扭轉速度示值相對誤差：≤±1% （正轉和反轉兩個方向）
●扭轉速度示值重復性誤差：≤1.0%
●加力盤、扭矩盤間距離：0～700
●試樣夾持直徑：按實際試樣定制
●電源：AC 220V±10％，50Hz；
●試樣夾持方式：標配法蘭夾頭或者三爪夾頭
●試驗級別:1級
四、試驗機的工作環境要求
1 在室溫10℃～35℃范圍內；對溫度要求嚴格的試驗，試驗溫度應為：23℃±5℃
2 相對濕度不大于80%；
3在穩固的基礎上正確安裝；
4 在周圍無振動、無腐蝕性介質和無強電磁場干擾的清潔的環境中；
5 電源電壓的波動范圍不應超過額定電壓的
10%。
五、試驗機主要配置
1、主機一臺：高強度加厚鋼板
2、試驗機夾頭：法蘭夾頭或者三爪夾頭（按試樣定制）
3、高精度直線導軌及滑塊1套 臺灣品牌
4、精密數控伺服電機1套 東菱技術
5、電機驅動器控制系統 1套 東菱技術
6、精美鈑金包含底座
7、高精度減速機1套 江蘇常州
8、高精度雙向扭矩傳感器
9、角度傳感器 長春億舜
10、商用計算機：臺式機（不含電腦桌）
11、打印機：彩色噴墨打印機
12、信息采集卡或采集控制表盒、試驗機控制軟件1套
13、技術資料（使用說明書、合格證、裝箱單）各1份
14、電源線、數據線等隨機工具1套

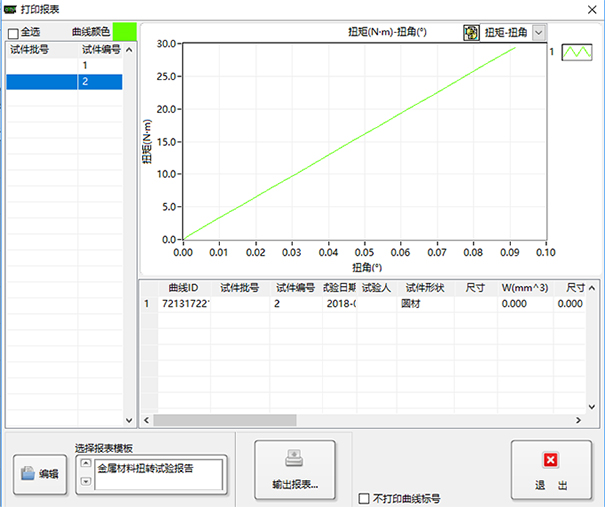

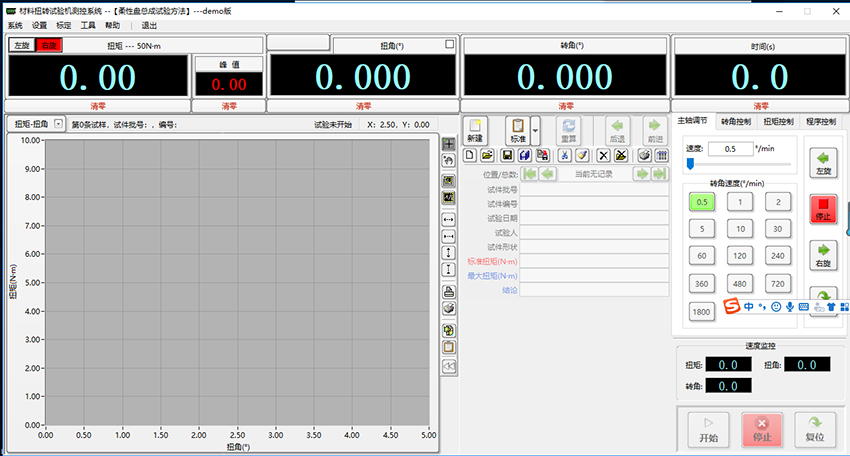

測試軟件截圖（常規型）：數據顯示區、曲線顯示區、控制區域

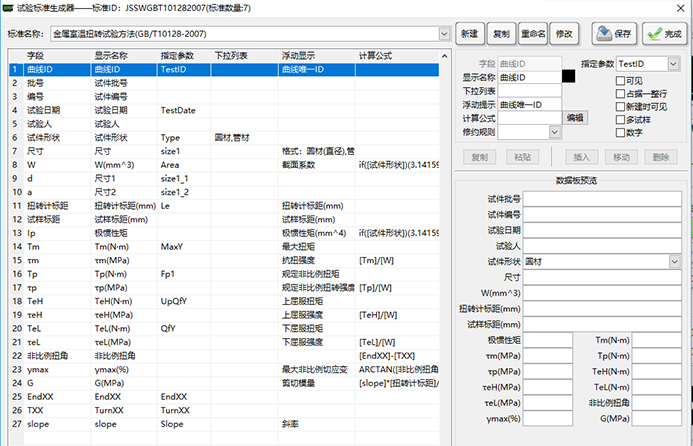

試樣標準生成，檢測結果輸出型選擇
可編輯、生成、輸出報表（word、excel格式）
6.2常規功能簡介：
（1） 本軟件由動態通迅，速度控制，參數輸入，數據處理，結果觀察，記錄查詢，圖表顯示，圖表打印，數據保存等功能模塊組成。
（2） 試驗方式多樣化，可以設置材料的扭矩，檢測材料的扭轉角度；也可以設置材料的扭角，檢測扭矩整個試驗過程自動化。
具體功能如下：
⑴自動清零：試驗扭矩、角度、根據需要隨時清零；
⑵自動換檔：自動切換適當量程，以確保負荷的測量精度；
⑶自動校準：能自動實現試驗力示值的準確度標定；
⑷采集到的信號自動處理、實時現實、自動存儲，試驗完畢后自動返回初始試驗狀態；
⑸破型判斷：試樣破斷后自動返回試驗初始狀態；
⑹試驗過程中各項數據、指標、曲線同步曲線；
⑺可選擇內置的試驗標準/方法，沒有可自行編輯試驗標準、試驗方法；
⑻設定試驗扭矩Τ，檢測材料/零部件的扭角ω；設定扭角ω，檢測材料/零部件的試驗扭矩Τ；
⑼可以通過上下限設置自動判斷試樣是否合格，最多可以設置多個檢測點（可以設定進回程檢測）；
⑽由傳感器引起的變形量可以補償。即傳感器和整機剛度引起的變形量不影響角度的精度；
⑾具有過載自動停機、過電流、過電壓保護功能。
七、質量保證及售后服務
設備質保期為一年，在質保期內，供貨方對設備出現各類故障及時免費維修服務。對非人為造成的各類損壞，及時免費更換。質保期外設備在使用過程中發生故障，供貨方及時到訂貨方服務，積極協助訂貨方完成維修任務
